Các lỗi thường gặp khi lắp heatpump vì sao cần tư vấn đường hồi bài bản từ đầu

Tư vấn đúng từ khi đi đường ống giúp hệ thống nước nóng Heat Pump vận hành ổn định và sử dụng lâu dài

Khi xây dựng biệt thự, villa, nhà phố, khách sạn hoặc nhà hàng, nhiều chủ đầu tư thường chỉ quan tâm đến việc lựa chọn máy nước nóng Heat Pump công suất bao nhiêu, thương hiệu nào và giá bao nhiêu.

Tuy nhiên, với hệ thống nước nóng trung tâm, chiếc Heat Pump chỉ là một phần của toàn bộ hệ thống.

Một hệ thống có thể sử dụng thiết bị tốt nhưng vẫn gặp tình trạng:

Nước nóng đến vòi chậm.
Phải xả rất nhiều nước lạnh mới có nước nóng.
Nhiệt độ nước không ổn định.
Máy Heat Pump hoạt động lâu.
Lưu lượng nước nóng không đủ.
Áp lực nước nóng yếu.
Máy thường xuyên báo lỗi.
Hệ thống vận hành không đúng thiết kế ban đầu.
Khó sửa chữa hoặc cải tạo khi công trình đã hoàn thiện.

Nguyên nhân trong nhiều trường hợp không nằm ở bản thân máy Heat Pump mà nằm ở cách thiết kế đường nước, đường hồi nước nóng, bình bảo ôn, bơm tuần hoàn, van và hệ thống điều khiển.

Đây là lý do thiết kế hệ thống nước nóng phải được thực hiện trước khi thi công đường ống, thay vì mua máy xong mới tìm cách đấu nối.

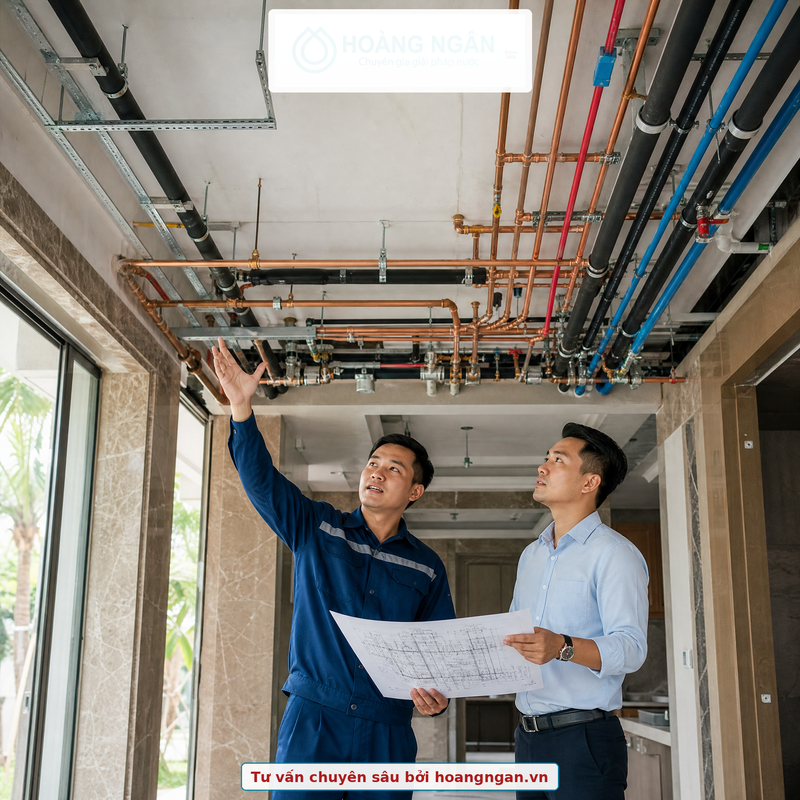

kỹ thuật tư vấn

1. ĐƯỜNG HỒI NƯỚC NÓNG – CHI TIẾT NHỎ NHƯNG ẢNH HƯỞNG LỚN ĐẾN TRẢI NGHIỆM SỬ DỤNG

Trong hệ thống nước nóng trung tâm, nước nóng được tạo ra tại Heat Pump và/hoặc được tích trữ trong bình bảo ôn, sau đó phân phối đến các điểm sử dụng.

Nếu chỉ thiết kế đường cấp nước nóng mà không tính toán đường hồi tuần hoàn nước nóng, khoảng cách từ nguồn nước nóng đến các phòng tắm càng xa thì thời gian chờ nước nóng càng lâu.

Ví dụ một biệt thự có:

4–6 phòng tắm.
Nhiều tầng.
Phòng tắm cách xa phòng kỹ thuật.
Đường ống nước nóng dài.

Nếu không có phương án tuần hoàn phù hợp, khi mở vòi người sử dụng có thể phải chờ lượng nước đang nguội trong đường ống thoát ra trước khi nước nóng mới tới.

Điều này gây:

Lãng phí nước + thời gian chờ + trải nghiệm sử dụng kém.

Giải pháp thường được xem xét là thiết kế đường hồi nước nóng kết hợp bơm tuần hoàn, nhưng hệ thống phải được tính toán phù hợp với từng công trình.

2. LỖI KHÔNG THIẾT KẾ ĐƯỜNG HỒI NƯỚC NÓNG TỪ ĐẦU

Đây là một trong những lỗi Hoàng Ngân đặc biệt lưu ý khi tư vấn Heat Pump cho nhà đang xây dựng.

Một số công trình chỉ đi:

Bình bảo ôn → đường cấp nước nóng → các phòng tắm

mà không chừa:

Đường hồi nước nóng → bơm tuần hoàn → nguồn/bình bảo ôn

Khi công trình hoàn thiện, việc bổ sung đường hồi có thể rất khó.

Có thể phải:

Đục tường.
Mở trần.
Đi lại đường ống.
Cải tạo phòng kỹ thuật.
Thay đổi vị trí thiết bị.

Chi phí cải tạo lúc này có thể cao hơn rất nhiều so với việc chừa đúng đường ống ngay từ giai đoạn thi công điện nước.

Vì vậy:

Nếu công trình dự kiến sử dụng Heat Pump hoặc hệ thống nước nóng trung tâm, đường cấp – đường hồi nước nóng nên được tính toán ngay trong giai đoạn thiết kế MEP và thi công đường ống.

3. LỖI CHỌN SAI KÍCH THƯỚC ĐƯỜNG ỐNG

Kích thước đường ống ảnh hưởng trực tiếp đến:

Lưu lượng.
Tổn thất áp suất.
Tốc độ dòng chảy.
Khả năng tuần hoàn.
Thời gian đưa nước nóng đến điểm sử dụng.

Ống quá nhỏ

Có thể gây:

Hạn chế lưu lượng.
Tăng tổn thất áp suất.
Khó đáp ứng khi nhiều thiết bị sử dụng đồng thời.
Ảnh hưởng đến khả năng tuần hoàn.

Ống quá lớn

Không phải lúc nào cũng tốt.

Ống lớn hơn cần:

Chi phí vật tư cao hơn.
Nhiều nước nằm trong đường ống hơn.
Thể tích nước cần gia nhiệt lớn hơn.
Không gian lắp đặt lớn hơn.

Do đó, đường ống cần được tính toán theo lưu lượng và cấu trúc thực tế của công trình, thay vì áp dụng một kích thước cố định cho mọi biệt thự.

4. LỖI ĐƯỜNG ỐNG QUÁ DÀI, NHIỀU CO VÀ KHÔNG TÍNH TỔN THẤT ÁP

Hai công trình cùng sử dụng một Heat Pump nhưng có thể cho trải nghiệm hoàn toàn khác nhau.

Một công trình có:

Phòng kỹ thuật → đường ống ngắn → ít co → bố trí hợp lý

sẽ khác rất nhiều so với:

Phòng kỹ thuật → đường ống dài → nhiều tầng → nhiều co → nhiều nhánh → nhiều thiết bị.

Mỗi đoạn ống, van và phụ kiện đều tạo ra tổn thất áp lực.

Vì vậy khi thiết kế hệ thống, kỹ sư cần xem xét:

Chiều dài tuyến ống.
Đường kính ống.
Số lượng co.
Số lượng van.
Số lượng nhánh.
Cao độ các tầng.
Vị trí phòng kỹ thuật.
Lưu lượng yêu cầu.

5. LỖI KHÔNG CHỪA ĐẦU CHỜ CHO HEAT PUMP

Một trong những nguyên nhân khiến việc lắp Heat Pump sau này trở nên khó khăn là hệ thống điện nước của công trình đã hoàn thiện nhưng không có sẵn các đầu chờ cần thiết.

Ngay từ khi thi công cần xác định vị trí:

Đầu nước lạnh cấp vào hệ thống

Đường nước lạnh cấp cho Heat Pump/bình bảo ôn theo thiết kế.

Đường nước nóng ra

Kết nối với hệ thống phân phối nước nóng.

Đường hồi nước nóng

Kết nối với hệ thống tuần hoàn.

Đường xả

Phục vụ xả nước, vệ sinh hoặc bảo trì theo cấu hình hệ thống.

Đường thoát nước ngưng

Rất quan trọng đối với Heat Pump vì trong quá trình hoạt động có thể phát sinh nước ngưng.

Nguồn điện

Cần xác định:

Công suất.
Điện áp.
Dòng điện.
CB bảo vệ.
Tiết diện dây.
Tiếp địa.
Vị trí tủ điện.

Các yêu cầu cụ thể cần căn cứ vào model Heat Pump được lựa chọn.

6. LỖI THIẾU VAN MỘT CHIỀU VÀ VAN CÂN BẰNG

Hệ thống nước nóng trung tâm có nhiều nhánh cần được thiết kế van phù hợp.

Tùy cấu hình có thể cần:

Van một chiều.
Van khóa.
Van cân bằng.
Van xả khí.
Van an toàn.
Van giảm áp.
Van trộn nhiệt.
Thiết bị kiểm soát nhiệt độ.

Việc bố trí van không nên làm theo một sơ đồ cố định cho mọi công trình.

Mục tiêu là đảm bảo:

Dòng nước đi đúng hướng + hệ thống dễ điều chỉnh + dễ bảo trì + hạn chế dòng chảy ngược.

7. LỖI KHÔNG TÍNH ĐẾN KHÍ TRONG ĐƯỜNG ỐNG

Đường nước nóng có thể xuất hiện hiện tượng tích khí nếu bố trí đường ống không phù hợp.

Khí trong hệ thống có thể ảnh hưởng đến:

Lưu lượng.
Khả năng tuần hoàn.
Tiếng ồn.
Độ ổn định của hệ thống.

Vì vậy khi thiết kế cần xem xét:

Điểm cao nhất của đường ống.
Hướng tuyến ống.
Vị trí xả khí.
Cách bố trí đường hồi.

Đây là một trong những chi tiết kỹ thuật mà bản vẽ hệ thống điện nước cần tính đến từ trước.

8. LỖI KHÔNG TÍNH TOÁN BƠM TUẦN HOÀN

Bơm tuần hoàn không đơn giản là:

"Mua một chiếc bơm rồi lắp vào đường hồi."

Bơm cần phù hợp với:

Lưu lượng tuần hoàn.
Cột áp.
Chiều dài đường ống.
Đường kính ống.
Số lượng nhánh.
Tổn thất hệ thống.
Nhiệt độ nước.

Nếu bơm quá nhỏ:

Không đủ khả năng tuần hoàn.

Nếu bơm quá lớn:

Có thể gây lưu lượng không cần thiết, tăng tiêu thụ điện và ảnh hưởng đến cân bằng hệ thống.

Vì vậy, bơm tuần hoàn cần được lựa chọn dựa trên thiết kế hệ thống, không nên chỉ chọn theo công suất máy.

9. LỖI KHÔNG CÂN BẰNG CÁC NHÁNH NƯỚC NÓNG

Đối với biệt thự có nhiều phòng tắm, hệ thống có thể có nhiều nhánh.

Ví dụ:

Nhánh 1 → Phòng tắm tầng 1

Nhánh 2 → Phòng tắm tầng 2

Nhánh 3 → Phòng tắm tầng 3

Nhánh 4 → Bồn tắm

Nếu thiết kế đường hồi không hợp lý, nước có thể ưu tiên đi qua nhánh có trở lực thấp hơn.

Kết quả:

Một số nhánh tuần hoàn tốt.
Một số nhánh tuần hoàn kém.
Một số phòng có nước nóng nhanh.
Một số phòng phải chờ lâu.

Đối với hệ thống nhiều nhánh, cần xem xét cân bằng thủy lực và phương án điều chỉnh phù hợp.

10. LỖI CHỌN BỒN BẢO ÔN KHÔNG PHÙ HỢP

Heat Pump tạo nhiệt nhưng bình bảo ôn là một phần rất quan trọng của hệ thống nước nóng trung tâm.

Việc lựa chọn bình cần xem xét:

Số người sử dụng.
Số phòng tắm.
Nhu cầu sử dụng giờ cao điểm.
Công suất Heat Pump.
Nhiệt độ cài đặt.
Không gian lắp đặt.
Khả năng mở rộng.

Không nên chỉ hỏi:

"Nhà tôi 5 người thì dùng bình bao nhiêu lít?"

Mà cần xem xét:

Nhu cầu sử dụng nước nóng thực tế trong giờ cao điểm là bao nhiêu?

Một biệt thự 5 người nhưng có nhiều phòng tắm, bồn tắm và nhu cầu sử dụng cao có thể cần cấu hình hoàn toàn khác một gia đình 5 người sử dụng nước nóng ở mức thông thường.

11. LỖI KHÔNG TÍNH ĐẾN KHẢ NĂNG PHỐI HỢP GIỮA HEAT PUMP VÀ BÌNH BẢO ÔN

Một hệ thống Heat Pump có thể bao gồm:

Heat Pump → Bình bảo ôn → Đường cấp nước nóng → Đường hồi → Bơm tuần hoàn → Các điểm sử dụng

Tùy thiết kế, cách đấu nối và điều khiển có thể khác nhau.

Cần xác định rõ:

Heat Pump cấp nhiệt vào đâu?
Bình bảo ôn bố trí thế nào?
Cảm biến nhiệt độ đặt ở đâu?
Bơm tuần hoàn hoạt động khi nào?
Nước nóng ưu tiên theo chế độ nào?
Khi nhiệt độ đạt yêu cầu, hệ thống xử lý ra sao?

Nếu không xác định từ đầu, việc đấu nối thiết bị sau này có thể trở nên phức tạp.

12. LỖI VỀ THÔNG GIÓ KHI ĐẶT HEAT PUMP

Heat Pump sử dụng năng lượng từ môi trường không khí.

Do đó vị trí lắp đặt cần được tính toán về:

Lưu thông không khí.
Khoảng cách xung quanh máy.
Hướng gió.
Nhiệt độ môi trường.
Tiếng ồn.
Thoát nước ngưng.
Khả năng bảo trì.
Mái che nếu cần.
Khoảng cách đến các vật cản.

Không nên đặt máy ở một không gian quá kín chỉ vì vị trí đó thuận tiện.

13. LỖI VỀ ĐIỆN CẤP CHO HEAT PUMP

Heat Pump là thiết bị điện có công suất đáng kể nên hệ thống điện cần được tính toán riêng.

Cần kiểm tra:

Điện áp.
Công suất.
Dòng điện.
CB.
Dây dẫn.
Tiếp địa.
Thiết bị bảo vệ.
Khoảng cách từ tủ điện đến máy.

Đặc biệt, không nên dùng một đường điện không được thiết kế cho tải của Heat Pump.

Thông số điện chính xác phải căn cứ vào model máy thực tế.

14. LỖI THOÁT NƯỚC NGƯNG

Trong quá trình hoạt động, Heat Pump có thể tạo nước ngưng.

Nếu không có phương án thoát nước phù hợp:

Nước có thể đọng dưới máy.
Ảnh hưởng khu vực kỹ thuật.
Tăng nguy cơ ẩm ướt.
Khó vệ sinh và bảo trì.

Vì vậy, ngay từ khi thi công nên xác định:

Vị trí máy → vị trí thoát nước ngưng → độ dốc đường thoát → điểm xả.

15. LỖI ĐẶT HEAT PUMP Ở VỊ TRÍ KHÓ BẢO TRÌ

Một hệ thống tốt không chỉ cần chạy được khi mới lắp.

Nó còn phải:

Dễ kiểm tra – dễ bảo trì – dễ thay thế linh kiện.

Cần chừa không gian phù hợp xung quanh máy để kỹ thuật viên có thể:

Kiểm tra thiết bị.
Kiểm tra đường nước.
Kiểm tra điện.
Vệ sinh.
Bảo trì hệ thống lạnh.
Thay thế linh kiện khi cần.

Đây là lý do vị trí lắp đặt phải được xác định trước khi hoàn thiện công trình.

16. SAI LẦM LỚN NHẤT: MUA HEAT PUMP TRƯỚC, THIẾT KẾ SAU

Đây là cách làm mà Hoàng Ngân khuyến nghị khách hàng nên tránh.

Quy trình phù hợp hơn là:

Nhu cầu sử dụng

↓

Khảo sát công trình

↓

Xác định vị trí phòng kỹ thuật

↓

Tính công suất

↓

Chọn Heat Pump

↓

Chọn bình bảo ôn

↓

Thiết kế đường cấp nước nóng

↓

Thiết kế đường hồi nước nóng

↓

Tính bơm tuần hoàn

↓

Thiết kế điện

↓

Thiết kế thoát nước ngưng

↓

Chừa đầu chờ

↓

Thi công

↓

Lắp đặt thiết bị

↓

Chạy thử và cân chỉnh

Đây là cách tiếp cận giúp hạn chế việc phải cải tạo đường ống sau khi công trình đã hoàn thiện.

17. HOÀNG NGÂN TẬP TRUNG TƯ VẤN ĐƯỜNG HỒI NƯỚC NÓNG TRƯỚC KHI THI CÔNG

Trong các công trình sử dụng hệ thống nước nóng trung tâm, đường hồi nước nóng là một trong những nội dung cần được tính toán ngay từ giai đoạn đầu.

Hoàng Ngân tư vấn dựa trên:

Mặt bằng công trình.
Số tầng.
Số phòng tắm.
Vị trí phòng kỹ thuật.
Khoảng cách từ nguồn nhiệt đến điểm sử dụng.
Số lượng nhánh nước nóng.
Nhu cầu sử dụng.
Công suất Heat Pump.
Dung tích bình bảo ôn.

Từ đó xây dựng phương án:

Đường cấp + Đường hồi + Bơm tuần hoàn + Bình bảo ôn + Heat Pump + Thiết bị điều khiển.

Mục tiêu không chỉ là làm cho hệ thống "có nước nóng", mà là tạo ra một hệ thống ổn định, thuận tiện sử dụng, dễ bảo trì và phù hợp với công trình trong thời gian dài.

18. HOÀNG NGÂN TƯ VẤN NGAY TỪ GIAI ĐOẠN ĐIỆN NƯỚC

Đối với công trình đang xây dựng, Hoàng Ngân khuyến nghị chủ đầu tư liên hệ trước khi thi công đường ống nước nóng.

Khi có bản vẽ mặt bằng, kỹ sư có thể xem xét:

Vị trí Heat Pump.
Vị trí bình bảo ôn.
Tuyến cấp nước nóng.
Tuyến hồi nước nóng.
Vị trí bơm tuần hoàn.
Đường điện.
Đường thoát nước ngưng.
Đầu chờ.
Không gian bảo trì.

Từ đó có thể đưa ra sơ đồ nguyên lý và hướng dẫn các vị trí đầu chờ để đội thi công điện nước thực hiện đúng ngay từ đầu.

Điều này đặc biệt có ý nghĩa với biệt thự và công trình cao cấp vì sau khi hoàn thiện nội thất, việc thay đổi đường ống sẽ khó khăn và tốn kém hơn.

19. GIÁ TRỊ CỦA HỆ THỐNG NẰM Ở THIẾT KẾ, KHÔNG CHỈ Ở CHIẾC MÁY

Một Heat Pump tốt chưa đủ để tạo nên một hệ thống nước nóng tốt.

Cần có sự phối hợp giữa:

Heat Pump

Bình bảo ôn

Đường cấp nước nóng

Đường hồi nước nóng

Bơm tuần hoàn

Van và phụ kiện

Hệ thống điện

Thoát nước ngưng

Điều khiển

Thi công đúng thiết kế

Nếu một mắt xích không phù hợp, hiệu quả tổng thể của hệ thống có thể bị ảnh hưởng.

Vì vậy, khi lựa chọn đơn vị triển khai Heat Pump, chủ đầu tư không nên chỉ so sánh:

"Máy của bên nào rẻ hơn?"

Mà nên đặt câu hỏi:

"Ai sẽ tư vấn và thiết kế toàn bộ hệ thống cho công trình của tôi?"

20. HOÀNG NGÂN – GIÁ TRỊ NẰM Ở KỸ SƯ TƯ VẤN VÀ GIẢI PHÁP HỆ THỐNG

Hoàng Ngân Group định hướng phát triển theo mô hình tư vấn giải pháp hệ thống nước nóng trung tâm, thay vì chỉ cung cấp một thiết bị Heat Pump.

Hoàng Ngân cung cấp và tư vấn các giải pháp Heat Pump cho:

Gia đình.
Nhà phố.
Biệt thự.
Villa.
Nhà hàng.
Khách sạn.
Resort.
Công trình thương mại.
Hệ thống nước nóng cho bể bơi.

Năng lực tư vấn tập trung vào:

Khảo sát → Tính toán → Thiết kế → Chọn thiết bị → Hướng dẫn điện nước → Thi công → Chạy thử → Hỗ trợ kỹ thuật.

Hoàng Ngân có 15 năm kinh nghiệm trong lĩnh vực máy nước nóng và bơm nhiệt, tập trung phát triển các giải pháp công nghệ và hệ thống nước nóng trung tâm cho nhiều loại công trình.

Đặc biệt, với công trình đang xây dựng, khách hàng có thể được tư vấn trước khi thi công đường ống, từ đó xác định vị trí và các đầu chờ cần thiết cho Heat Pump, bình bảo ôn, đường cấp, đường hồi, bơm tuần hoàn, điện và thoát nước.

21. TƯ VẤN MIỄN PHÍ – LÊN SƠ ĐỒ VÀ HƯỚNG DẪN ĐIỆN NƯỚC

Nếu công trình của bạn đang trong giai đoạn:

Thiết kế kiến trúc.
Thiết kế MEP.
Thi công điện nước.
Chưa hoàn thiện đường ống.
Đang lựa chọn hệ thống nước nóng.

Đây là thời điểm phù hợp để trao đổi với kỹ sư Heat Pump.

Hoàng Ngân hỗ trợ tư vấn:

Khảo sát công trình → tư vấn cấu hình → xác định vị trí thiết bị → lên sơ đồ hệ thống → hướng dẫn đường cấp/hồi → hướng dẫn điện → hướng dẫn đầu chờ → lựa chọn thiết bị phù hợp.

Mục tiêu là giúp chủ đầu tư đưa hệ thống nước nóng vào thiết kế ngay từ đầu, hạn chế phải cải tạo khi công trình đã hoàn thiện.
